ICE135 |
m² |
Sistema de calefacción y refrigeración por suelo radiante de baja altura, en seco. |
158,65€ |
Sistema de calefacción y refrigeración por suelo radiante Seco "POLYTHERM", formado por, banda autoadhesiva de espuma de polietileno, de 150x7 mm, panel de poliestireno termoconformado con estructura celular cerrada con canales multidireccionales para la instalación de tubos sobre difusores metálicos, de doble canal, con curvas de 180° para montaje en zigzag, de 623x750 mm y 29 mm de espesor total, modelo Seco 29Z, difusor de calor, metálico, para montaje sobre panel, con alojamiento para tubo de 16 mm de diámetro, tubo multicapa de polietileno resistente a la temperatura/aluminio/polietileno resistente a la temperatura (PE-RT/Al/PE-RT), de 16 mm de diámetro exterior y 2 mm de espesor y paneles metálicos para reparto de cargas, de 1000x660x0,5 mm. Totalmente montado, conexionado y probado. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt38pol037a |
m |
Banda autoadhesiva de espuma de polietileno, de 150x7 mm, "POLYTHERM". |
0,600 |
0,90 |
0,54 |
mt38pol018a |
m² |

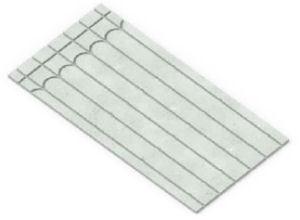

Panel de poliestireno termoconformado con estructura celular cerrada con canales multidireccionales para la instalación de tubos sobre difusores metálicos, de doble canal, con curvas de 180° para montaje en zigzag, de 623x750 mm y 29 mm de espesor total, modelo Seco 29Z "POLYTHERM", paso del tubo múltiplo de 12,5 cm. |
1,000 |
13,50 |
13,50 |
mt38pol055a |
Ud |
Panel metálico para reparto de cargas, de 1000x660x0,5 mm, para montaje sobre difusores metálicos, "POLYTHERM". |
3,030 |
22,35 |
67,72 |
mt38pol050a |
m |
Difusor de calor, metálico, para montaje sobre panel, con alojamiento para tubo de 16 mm de diámetro, "POLYTHERM". |
8,000 |
4,25 |
34,00 |
mt37pol020aa |
m |
Tubo multicapa de polietileno resistente a la temperatura/aluminio/polietileno resistente a la temperatura (PE-RT/Al/PE-RT), de 16 mm de diámetro exterior y 2 mm de espesor, "POLYTHERM", según UNE-EN ISO 21003-2. |
8,000 |
1,31 |
10,48 |
Subtotal materiales: |
126,24 |
||||
2 |
Mano de obra |
||||
mo004 |
h |
Oficial 1ª calefactor. |
0,670 |
22,74 |
15,24 |
mo103 |
h |
Ayudante calefactor. |
0,670 |
20,98 |
14,06 |
Subtotal mano de obra: |
29,30 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
155,54 |
3,11 |
|
Coste de mantenimiento decenal: 7,93€ en los primeros 10 años. |
Costes directos (1+2+3): |
158,65 |
Pliego de condiciones
UNIDAD DE OBRA ICE135: SISTEMA DE CALEFACCIÓN Y REFRIGERACIÓN POR SUELO RADIANTE DE BAJA ALTURA, EN SECO. CARACTERÍSTICAS TÉCNICAS Sistema de calefacción y refrigeración por suelo radiante Seco "POLYTHERM", formado por, banda autoadhesiva de espuma de polietileno, de 150x7 mm, panel de poliestireno termoconformado con estructura celular cerrada con canales multidireccionales para la instalación de tubos sobre difusores metálicos, de doble canal, con curvas de 180° para montaje en zigzag, de 623x750 mm y 29 mm de espesor total, modelo Seco 29Z, difusor de calor, metálico, para montaje sobre panel, con alojamiento para tubo de 16 mm de diámetro, tubo multicapa de polietileno resistente a la temperatura/aluminio/polietileno resistente a la temperatura (PE-RT/Al/PE-RT), de 16 mm de diámetro exterior y 2 mm de espesor y paneles metálicos para reparto de cargas, de 1000x660x0,5 mm. Totalmente montado, conexionado y probado. NORMATIVA DE APLICACIÓN
Instalación: UNE-EN 1264-4. Calefacción por suelo radiante. Sistemas y componentes. Parte 4: Instalación. CRITERIO DE MEDICIÓN EN PROYECTO Superficie útil, medida según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación. Se comprobará que todos los tabiques están levantados y que la red de desagües está acabada. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Preparación y limpieza de la superficie de apoyo. Replanteo de la instalación. Fijación del zócalo perimetral. Colocación de los paneles. Colocación de los difusores sobre los paneles. Replanteo de la tubería. Colocación y fijación de las tuberías. Realización de pruebas de servicio. CONDICIONES DE TERMINACIÓN. La superficie acabada tendrá resistencia y planeidad. PRUEBAS DE SERVICIO. Prueba de resistencia mecánica y estanqueidad. Normativa de aplicación: CTE. DB-HS Salubridad CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 06 04 |
Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03. |
0,032 |
0,053 |
Residuos generados: |
0,032 |
0,053 |
|
17 02 03 |
Plástico. |
0,030 |
0,050 |
Envases: |
0,030 |
0,050 |
|
Total residuos: |
0,062 |
0,103 |
