1. Relé de bomba y caldera
2. Led de activación del relé de caldera y bomba
3. Led de tensión de red
4. Led rojo de aviso de avería
5. Conexión sonda de condensación o H.R
6. Test de leds de funcionamiento (se encienden cuando
abre la válvula)
7. Conexión de termostatos
8. Taladro para fijar a pared
9. Temporizador de contactos de relés de bomba y caldera
10. Fijación de cables
11. Conexión 5 accionamiento a un termostato
12. Conexión 2 accionamientos a un termostato
13. Conexión 1 accionamientos a un termostato
14. Conexión 4 accionamientos a un termostato
15. Clip para montaje sobre carril DIN
SISTEMA POL
YALPHA DIRECTO
1
2
3
4
6
5
7
8
9
10
11
12
13
14
15

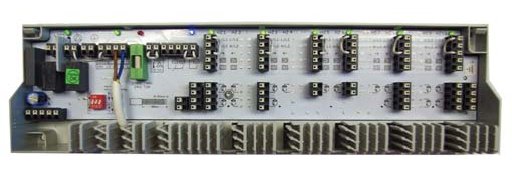

PLACA ELECTRÓNICA DE CONEXIONES CON LEDS DE CONTROL
La nueva placa electrónica permite que cuando cualquier termostato demande temperatura se ponga
en marcha la bomba y la caldera, e incorpora leds que nos indican el estado de funcionamiento de cada
uno de los circuitos; así como del funcionamiento de caldera y bomba.
También permite temporizar las salidas de caldera y bomba para que éstas no empiecen a funcionar
hasta que las válvulas estén abiertas. Pueden conectarse además una sonda de condensación o
hidrostato HR cuando trabaje en modo frío.
